ATA6812
DC – 6.0 GHz 6位数控衰减器
ATA6812是一款基于硅工艺设计的双向6位步进宽带数控衰减器(DSA)，工作频率范围覆盖9kHz至6GHz。该器件具有大带宽、高线性度、高精度和快速切换特性。输入功率0.1dB压缩点高达33dBm，6GHz频段内插入损耗小于1.8dB，切换时间快至260ns，且可提供最大31.5dB衰减范围（步进0.5dB）。ATA6812采用紧凑型QFN4x4表贴塑料封装，适用于小基站、分布式天线系统、中继器、测试仪器、物联网及点对点通信等应用场景。
Key Features
频率范围: 9 kHz 至 6 GHz
衰减范围：0.5 dB 步进至31.5 dB
插损: 1.8dB @ 4 GHz
IP0.1dB: >33 dBm
IIP3: 58 dBm
衰减误差：±(0.2 + 2.0% x ATT) @4GHz
ESD额定值：2级(2 kV HBM)

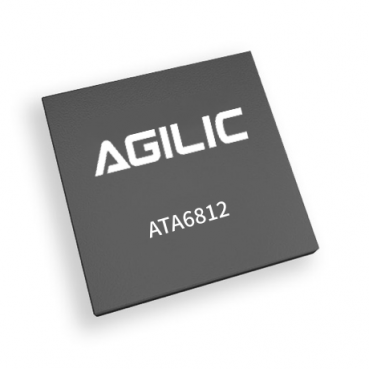

20-pin 4×4 mm QFN封装
Applications
直放站/无线通信设施
分布式天线系统(DAS)
测试仪器
中继器

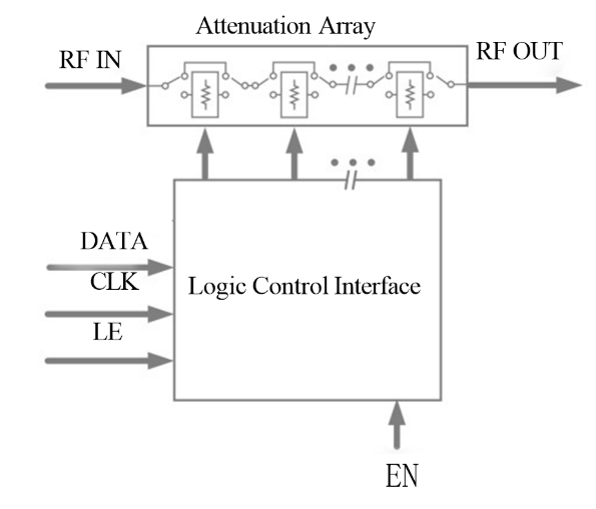

Block Diagrams
